如何打造与银行需求相适应的联网监控系统

　　5.集中存储架构

　　系统需要将大约200路，包括自助行ATM、二级中心重要通道、金库等重点防护区域以CIF格式进行24小时实时存储，存储时间要求90天，CIF格式实时视频流按0.5M的平均码流计算，需要的存储容量粗略计算为46TB（100路*0.5Mbps*90*24小时*3600秒/1024/1024/8）。

　　考虑到实际硬盘折算、RAID5和热备盘以及格式化等硬盘容量损失，系统需要部署两台海康威视DS-A1016R系列存储磁盘阵列（单台16个盘位，每个盘位裸硬盘空间为2T），满配时磁盘裸容量为64T，满配时实际磁盘空间为58TB，磁盘实际可用空间（计算RAID5、格式化和热备盘）为46TB。


　　IP-SAN集中存储

　　通过上述存储容量计算，综合存储服务器的存储路数限制、磁盘阵列的部署位置和磁盘阵列带宽需求，本项目采用两台海康威视DS-A1016R系列企业级千兆网络存储阵列和一台存储服务器，构建IP-SAN集中存储，为该项目提供稳定可靠的海量存储空间。该存储架构在IP网络基础上建立存储局域网，将SCSI协议封装到IP包中，通过现有的IP网络，将自助银行、重要出入口24小时定时录像、报警事件触发录像等数据进行中心集中存储。存储服务器和DS-A1016R存储能够直接连接到现有的IP交换机和路由设备上，不仅保护了用户现有的投资，同时易于安装、良好的互操作性极大地满足用户对海量存储的需求。

　　6.智能视频分析

　　新建项目


　　改造项目

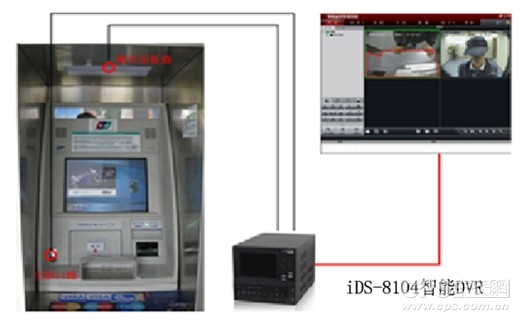

　　针对新建的在行式和离行式ATM，本方案选用海康威视iDS-8104AH(F)L-S系列智能ATM专用DVR产品，改造区域为了保护原有投资，需要增加海康威视智能视频服务器iDS-6500HF实行智能化升级改造。如图所示，通过内置的智能分析算法分析判断是否违反预设的行为规则，如：异物粘贴、安装读卡器、操作超时、人员靠近等异常行为，如有异常行为发生将上传智能分析报警至监控中心，监控人员根据智能报警提示，如语音TTS提示、电子地图和警铃，进行事先预警，提高了综合监控效率。
