百万高清监控全网无源组网解决方案

　　安防行业PoE组网主要有简化布线、节能灵活、安全方便等优势。

　　第一、除了为连接设备提供通用供电支持外，PoE组网降低了在统一IP基础设施中整合入上电设备的总部署成本。POE模块免除了为终端设备安装墙壁电源连接的需要，因而降低了与支持终端设备相关的电源插座成本。

　　第二、安装墙壁电源连接的需要，因而降低了与支持终端设备相关的电源插座成本。

　　第三、在部署本地交流电源较为困难的场所安装网络连接设备，从而提供了更大的灵活性。PoE网络摄像机具有支持功率识别电路的功能，在使用UPS供电的时候，节能的优点体现得更加明显。

　　第四、当发生入侵时，它可以阻止因电路短路而造成监控摄像机无法工作的情况，利用PoE技术不间断电源系统(UPS)安全性要高很多，一旦发生大规模电源故障，它可以保证较长时间的安全保护。在布线过程中，能够减少信号之间的干扰。除了摄像机之外，得益于PoE技术，访问控制系统、无线射频识别追踪(RFID)、生物识别、火警探测器以及其他安全设备市场都在不断扩大。很多访问控制设备提供商现在开始供应各种基于PoE技术的识别器、控制器以及快速响应锁具等等产品。

　　PoE产品技术解析

　　PoE供电技术

　　一个完整的PoE系统包括供电端设备PSE和受电端设备PD两部分。PSE设备是为以太网客户端设备供电的设备,同时也是整个PoE以太网供电过程的管理者;PD设备是接受供电的PSE负载,即PoE系统的客户端设备。PoE的两种供电方法：中间跨接法(Mid-Span)采用4/5、7/8线对传输直流电，即使用以太网电缆中没有被使用的空闲线对来传输直流电,相应端点的PSE支持PoE功能以太网交换机;末端跨接法(End-Span)采用1/2、3/6线对传输直流电，即在传输数据所用的芯线上同时传输直流电,其输电采用与以太网数据信号不同的频率。

　　PoE中继技术

　　PoE中继器在原有PoE供电交换机基础上引进反向PoE技术，使原PoE交换机不仅具备供电功能，且具备上联口受电功能，使PoE中继器产品无需再外接电源即可再次传送网络数据，起到PoE信号再延伸传输的功能。LS104P、LS102P-at产品上联受电口均采用大功率PoE技术，PoE受电功率达60W，充分满足下挂4个IEEE802.3af标准供电端口和2个IEEE802.3at标准供电端口的功率要求。

　　PoE百万高清全网无源组网方案解析

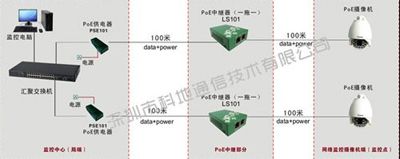

　　PoE中继器一拖一组网解析

　
　　PoE中继器一拖一组网方案由三部分组成：中心机房、中继部分、监控点。中心机房保持原有设备组网接口，仅需增设PoE单口供电器;中继部分为该方案核心设备部分及PoE中继器，该方案中采用一拖一的PoE中继器，PoE供电器远程100米输入，从PoE中继器输出100米给PoE摄像机供电;监控点部分无需外接电源，采用PoE网络高清摄像机。该方案为传统PoE中继器应用方案，解决网络传输距离不够，采用长距离PoE交换机传输带宽不足等问题。

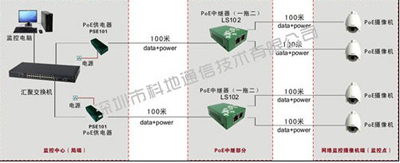

　　PoE中继器一拖二组网解析

　　PoE中继器一拖二组网方案由三部分组成：中心机房、中继部分、监控点。中心机房保持原有设备组网接口，仅需增设PoE单口供电器;中继部分为该方案核心设备部分及PoE中继器，该方案中采用一拖二的PoE中继器，PoE供电器远程100米输入，从PoE中继器输出100米给两台PoE摄像机供电;监控点部分无需外接电源，采用PoE网络高清摄像机。该方案为突破了传统PoE中继器应用方案，不仅解决了网络传输距离不够，采用长距离PoE交换机传输带宽不足等问题。还同时每应用一台PoE中继器便可以节约100米的网线传输介质，进一步节省了工程成本。

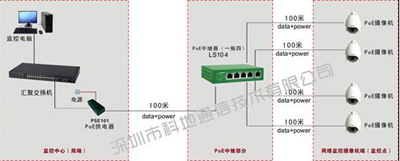

　　PoE中继器一拖四组网解析

　　PoE中继器一拖四组网方案由三部分组成：中心机房、中继部分、监控点。中心机房保持原有设备组网接口，仅需增设PoE单口供电器;中继部分为该方案核心设备部分及PoE中继器，该方案中采用一拖四的PoE中继器，PoE供电器远程100米输入，从PoE中继器输出100米给四台PoE摄像机供电;监控点部分无需外接电源，采用PoE网络高清摄像机。该方案为突破了传统PoE中继器应用方案，不仅解决了网络传输距离不够，采用长距离PoE交换机传输带宽不足等问题。还同时每应用一台PoE中继器便可以节约300米的网线传输介质，更进一步节省了工程成本。
