平安校园网络视频监控系统解决方案

　　在此项目中，各个学校的网络接入各为运营商的VPN，具体所需带宽可根据实际视频同时上传的路数来确定。一般一路D1的码流为1.5M左右。110指挥中心为千兆的光纤接入，结合报警图像不是全实时、全部都上传，按照概率来算的话，指挥中心的千兆光纤可以基本满足需要，但是也要考虑到最高点的发生。

　　区监控中心

　　学校监控中心主要配置有管理服务器（包含管理、存储、报警处理功能）、管理客户端电脑、报警客户端电脑等。

　　管理服务器  管理服务器负责视频的管理、存储、报警处理等功能，数据流控制、安全认证等功能。主要对系统的各种数据库进行管理，执行运行程序，数据备份，管理整个系统的运作，以及与外界的连接、报警图像的存储、报警停息联动的处理，它要求专人负责，并设置严格的权限，以确保数据库的安全。管理服务器的基本配置需求是：酷睿四核3.0G以上，内存4G，硬盘容量按照实际需要进行配置，支持磁盘阵列。 服务器系统可为WINDOWS  2000 或者WINDOWS SERVER 2003。报警录像的存储容量计算公式为：1500K（码流）÷8（Bit）×24（小时）×3600（秒）×1天（录像的天数）×70点（监控点）。如果每个服务器的报警图像要保存15天，那就需要总的图像存储空间为16T左右，我们可采用在服务器后挂接磁盘阵列或者使用网络存储方式实现。

　　客户端电脑  使用客户端电脑可以通过客户端调看各个学校网点的视频监控实时信息和相关数据，根据数据上的关联，从存储服务器上容易查询所需的所有相关数据。电视墙图像的浏览、切换、变更，需要客户进行操控。客户端为用户提供图形化用户接口，用户通过客户端软件与服务器软件通信，在服务器上面设立用户及管理权限，建立录像计划和报警计划，设立站点和分组，实时监控服务器管理的所有设备的视频和音频，通过输入查询条件检索服务器上面的录像文件，查询服务器上的日志记录，监听服务器发送的系统内的设备状态的改变，使得用户能够随时了解系统运行状态。支持1、4、6、7…16画面显示和双屏显示。

　　监控系统强大管理和处理功能 网络视频监控系统拥有良好的系统组织架构和超强的系统稳定性，承受着大项目的应用实例的支持；例管理服务器可支持400路的视频转发及128路的视频存储。富有综合竞争能力的系统平台获得用户认可。

　　扩展应用-与报警主机软件集成 网络视频监控系统软件具有良好第三方开方能力和经验，在考虑到报警和视频图像相结合的硬性结合上，同时也将报警软件与网络视频监控系统进行集成，将报警与网络视频监控系统完美结合.可实现以下的功能：将多级电子地图的应用到报警联动上来，当警情发生的同时，可以将视频图像和电子地图同时单弹出，除了让管理人员看到图像的同时，也可以通过多级电子地图迅速锁定出事的学校和该学校具体的出事位置。

　　数字电视墙 电视墙由34"VGA高清数字电视构成，为N乘N的结构。分屏位置显示器采用4台，其中一台显示主画面，第二台显示电子地图，第三台显示管理界面，其他为任意分割轮循显示不同位置的监控画面。循环显示的时间可自由设置定。中心位置采用了多台多显卡输出的PC，做画面拼接。同时对应的N台电视墙服务器可同时做存储和数据的管理。下面以编号模式显示各设备的具体功用。电视墙每台显示器上可以轮流显示用户定制的画面（即单画面、二画面、四画面、八画面、十六/二十五画面）由软件控制对画面进行轮流切换，由此实现在少量显示器上对多画面监控点进行巡视。报警时能将报警画面自动切换到大屏幕大画面显示，平时也可以将校内的监控点方便的切换到大屏幕上显示。

　　而在电视墙运用中，如何巡视和切换都可以由用户自己进行订制，软件的亲和度与适应性都非常出色，用户可以决定任意画面静止或循环显示，也可以让画面在轮流指定的监控点间切换。软件的强大给用户带来了高度自由的操作与良好的适应性，任何用户在使用一段时间后都可以快速掌握该软件的操作与基本维护，而软件的管理基于SQL的强大机制，可令用户轻松自如。在解决集中监看的同时，每台TVWALL服务器可提供最多的录像服务，集中存储，集中管理该结构既保证了美观，也使得投资的利用率达到最大化。

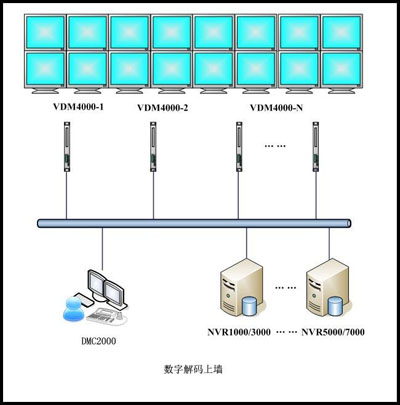

　　其拓扑结构如下：

　　图4 电视墙拓扑图
