基于百万高清监控产品的工程工地监控方案

2011-07-19 10:01:27 来源:张兵 作者:深圳市朗驰欣创 责任编辑: chenwlcps 收藏本文

  视频采集

  根据需求,前端视频采集全部选用基于H.264算法的百万像素高清网络摄像机。考虑到工地环境不确定因素多,推荐使用我司的LC5202E7-V2百万像素高清网络高速球机,其采用百万像素CCD、支持高清720P输出、采用特别针对多媒体处理的高性能SOC(ARM+DSP)设计,结合高性能的操作系统和音、视频压缩算法,使得图像传输更加流畅并且显示更加清晰细腻。

  信号传输

  工地上各个监控点和工程指挥部监控中心之间通过光纤收发设备对高清网络球机输出的信号进行传输。光纤传输具有传输距离远、实时性强、抗干扰性能好等特点,可以提供高效和安全的视频传输解决方案。

  而在工程指挥部与上级主管部门之间走常规的英特网,来完成信息交互。

  系统控制

  监控管理中心负责接收各监控点通过光纤网络传输过来的视频信息,控制中心可以通过显示器显示各现场监控点的图像信息,并进行数码录像、用户登录管理、控制信号的协调等。

  监控中心主要由控制主机、转发服务器、操作终端(PC或笔记本电脑)、监控管理软件与终端操作软件等构成,可实现对前端设备的配置、图像监控、录像查询、回放、云台控制、电子地图预警等功能。

  转发服务器对前端监控点摄像机采集的视频信号进行设备访问地址解析,转发到监控管理中心局域网视频监控服务器上,再经交换机通过内部局域网/专网传播至各个相关部门或人员的客户端。

  监控中心发出的对云台、镜头等的控制指令通过传输设备传送到各监控点。用户可以通过位于监控中心的控制设备控制现场任意点高速球机的云台上、下、左、右、自动旋转;控制镜头光圈开闭、聚焦和变焦;或控制摄像机电源开关等。 现场传回的视频图像转化为数字信号后存储在存储服务主机上,可方便快捷地实现资料的存储、更新、查询、备份,为执法工作提供依据。

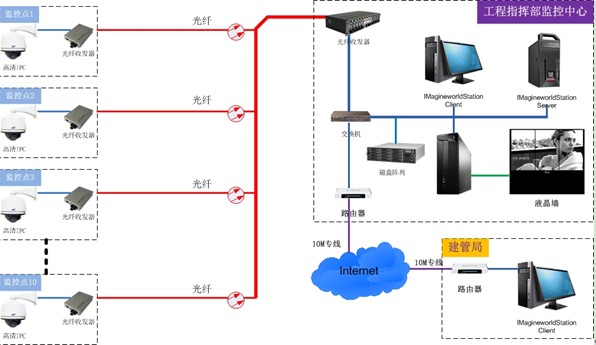

  系统组成架构图
